Охота за реперами - бенчмаркинг

Лирическое вступление (цитата из википедии:)

Репе́р (фр. repère знак, исходная точка) в геодезии — знак, закрепляющий точку земной поверхности, высота которой относительно исходной уровенной поверхности определена путём нивелирования. В Российской Федерации высоты реперов вычисляются относительно нуля Кронштадтского футштока. Реперы подразделяются на фундаментальные и рядовые.

Фундаментальные реперы, представляющие собой железобетонные пилоны, закладывают в грунт через 50—80 км на всех нивелирных линиях 1-го класса, а также на наиболее ответственных линиях 2-го класса и близ важнейших морских водомерных установок. Рядовые реперы, закладываемые через 5—7 км на нивелирных линиях всех классов, подразделяются на грунтовые, устанавливаемые в земле, и стенные, закладываемые в стены капитальных сооружений.

Фундаментальные и грунтовые реперы, размещённые на территории страны, образуют государственную нивелирную сеть. Реперы государственной нивелирной сети служат исходными (опорными) пунктами для определения высот промежуточных точек земной поверхности при топографических съёмках и разного рода изыскательских работах, а также используются в научных целях при изучении разности уровней морей.

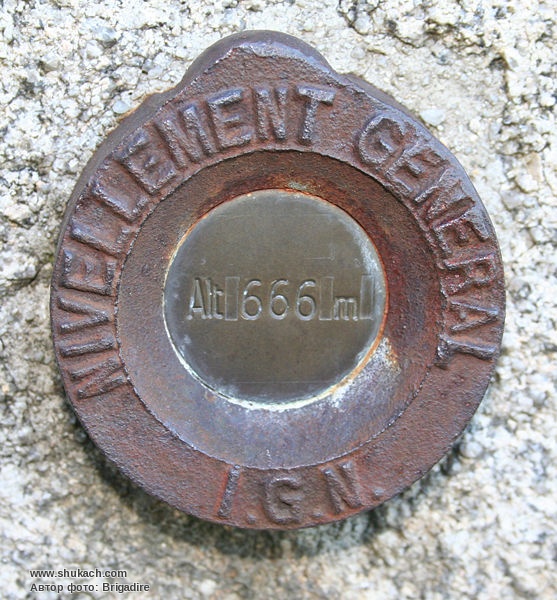

Марка нивелирная - пункт нивелирной сети, служащий для закрепления точки, высота которой над уровнем моря определена путём нивелирования. Марка представляет собой металлический диск диаметром 8—10 см с отверстием в его центре около 2 мм, вделанный снаружи в стену каменного сооружения (здания, башни, моста и т. п.). На лицевой стороне марки вместе с ней отлиты её номер и название учреждения или ведомства, производящего нивелирные работы.

В отличие от репера может быть деформационной.

Деформационная Марка – знак, жестко укрепленный на конструкции здания (на фундаменте, колонне, стене), меняющий свое положение вследствие осадки, крена или сдвига фундамента.

Охота на рэперов  за реперами (весьма вольный перевод из буржуйской википедии)

Бенчмаркинг (геопоиск), еще одно название - охота за реперами, является деятельностью, в которой отдельные участники или группы участников занимаются поиском (исследованием) геодезических маркеров (геодезических контрольных точек), так называемых реперов. Информацией о своих находках бенчмаркеры делятся в интернете. Также как и геокешинг, этот вид активного отдыха стал набирать популярность с 1995 г. Координаты точек, а также обзоры самих реперов с информацией о том как их найти бенчмаркеры размещают на различных хобби-ориентированных сайтах, в частности на Geocaching.com.

Многие геодезические знаки в США были установлены более 100 лет назад. Позднее, примерно с 1930 по 1955 год, также был всплеск их активного размещения в связи с расширением картографической деятельности по всей территории соединенных штатов. В США некоторые из этих маркеров хорошо документированы и имеют точные географические координаты, местонахождения других необходимо вычислять. Некоторые знаки были установлены с четким описанием их местонахождения, но сведений о большинстве из них крайне мало. Но даже если к геодезическому знаку сохранилось описание, то со временем поиск усложняется в силу естественных природных причин. Старые ориентиры (например, угол соседнего здания или отличительные дерево) на сегодняшний день попросту не существуют. Также потихоньку исчезают и сами реперы. Многие  геодезические знаки были встроены в конструкции зданий, но не все здания дожили до наших дней.

Такие разнообразные и сложные условия только подстегивают любителей охоты за реперами. Некоторые охотники ищут только хорошо документированные метки, другие гоняются за редкими и плохо описанными знаками, поиск которых может занять не мало времени.

Как ищут реперы буржуи?

В США около 740 тысяч геодезических знаков с довольно точными координатами (это малая толика всех существующих в США реперов). Все они собраны в базе данных Национальной Геодезической службы (NGS), доступ к которой свободен через интернет. Каждый репер внесенный в базу NGS имеет свой постоянный идентификатор (PID)- шестизначный код который можно использовать для поиска информации о данном знаке.

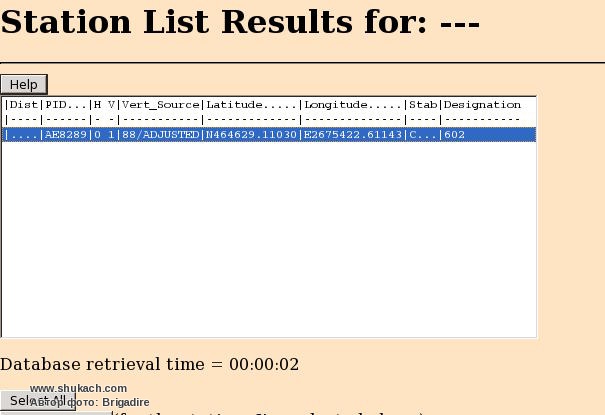

Использование формы простейшее, если вы знаете идентификатор знака достаточно ввести его PID и вы получите такой вот результат:





Существует также веб-сайт, который использует Google Maps для отображения местоположения (и PID) реперов в США. Эти инструменты являются достаточными чтобы обеспечить данными начинающего охотника за реперами. а на geocaching.com и специализированных форумах всегда можно найти более детальную информацию.

Полезные инструменты

В дополнение к распечаткам данных  о координатах и ориентирах реперов за которыми идет охота, многие охотники берут с собой цифровой фотоаппарат чтобы заснять крупным планом объект охоты, который может оказаться диском, разрезом в скале, старым медным  болтом и т. д. .

 Также  охотники за геодезическими знаками часто берут с собой компас, т.к  описания составленные в 19-м и 20-м веках базировались в основном исключительно на показаниях этого нехитрого прибора, щуп (например отвертку) для тех случаев когда знак засыпан землей, шпатель (или небольшую лопатку), чтобы раскопать засыпанные знаки, щетку (чтобы убрать мусор), и несколько  рулеток различной длины для измерений расстояний от ориентиров до предполагаемого места нахождения знака.

 GPS-навигаторы используют в основном чтобы найти общее расположение знака, но точность координат (которые, кстати могут содержать ошибку) колеблется в районе 10-футов (около 3-х метров) .   Некоторые охотники использую металлодетекторы для поиска  знаков оказавшихся глубоко под землей от времени (или таких которые были помещены под землю изначально).

Зачастую бенчмаркеру требуется весь набор этих инструментов чтобы восстановить местонахождение репера . Но бывает и по другому - многие знаки устанавливались прямо на поверхности тротуаров, стен, на валунах, или памятниках, и они зачастую могут быть найдены вообще без каких-либо специальных инструментов.

Что искать

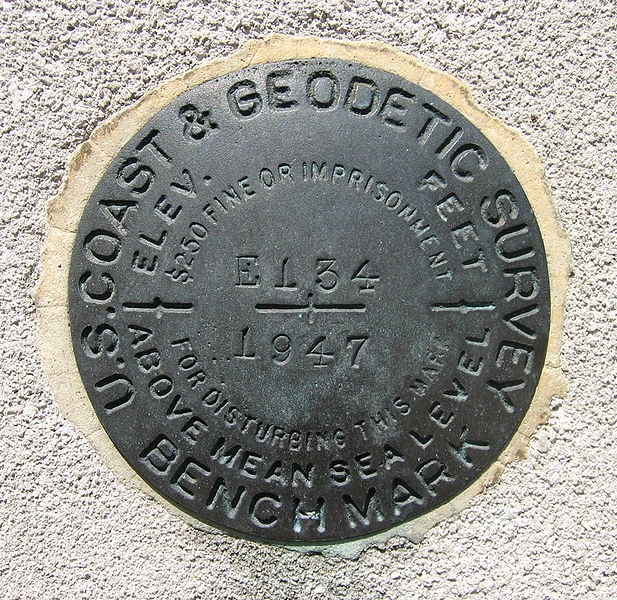

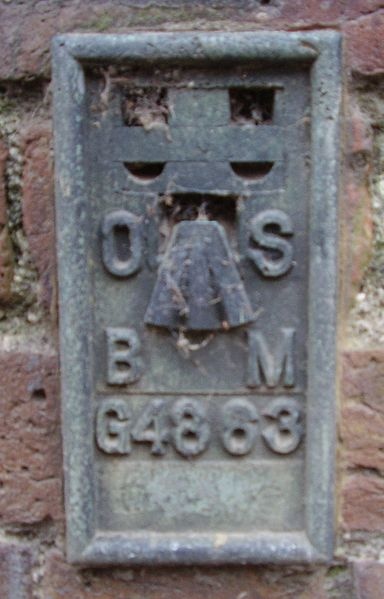

  Виды маркеров  сильно различаются в разных странах.  В США они обычно изготовлены из латунных дисков около 3,5 см в диаметре. Обычно диск вставлен в верхнюю части столба, большая часть которого закопана в землю, сам диск располагается в нескольких сантиметрах от земли.  Диски могут быть также установлены в выступах скал или в больших валунах, а иногда они устанавливались непосредственно в фундамент крупных строений, таких как опоры моста, базы высоковольтных вышек, и даже в бордюры дорог или тротуаров.  В Великобритании репер как правило вырезан в стене, или на металлической пластине вставлен в стену.

 В США, на дисках обычно выгравированы названия компаний, которые его разместили, название репера и  дата, когда он был создан (или повторно установлен, так как маркеры, которые были уничтожены иногда подлежали замене).

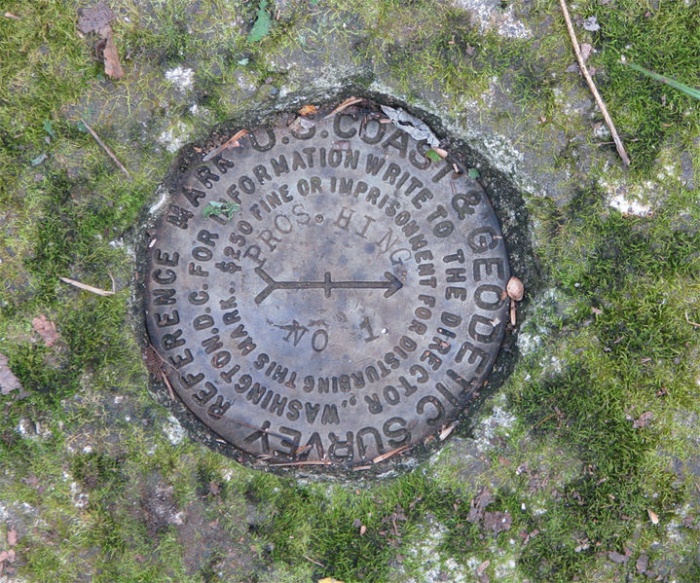

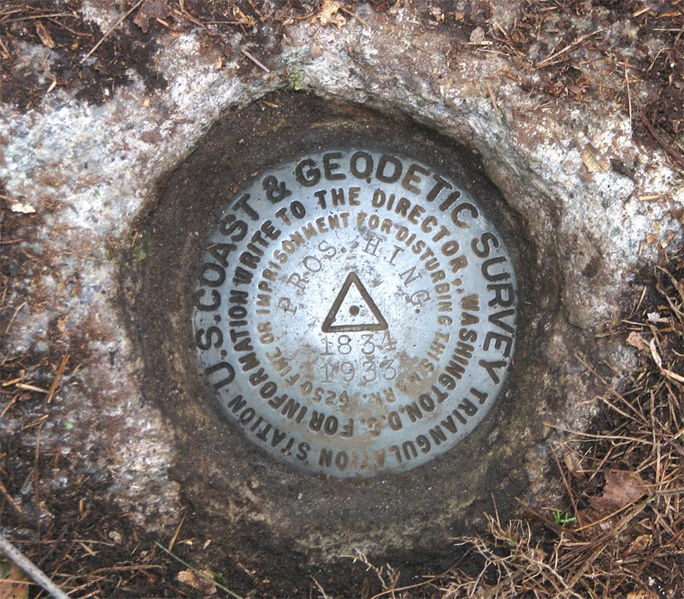

Диски, отмеченные треугольником называются "дисками станций триангуляции" - они отмечают положение основной точки для триангуляции и используются в картографии. Диски, отмеченные стрелками, собственно и называются реперами (RMS) и являются основным предметом поисков охотников.

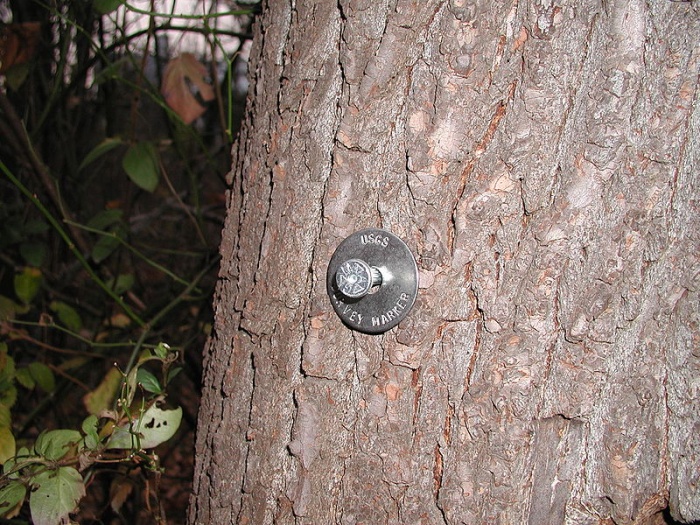

Иногда  часть геодезического знака - металлический стержень может приводится в движение и указывать на место расположения самого знака, который в свою очередь закопан в землю. Иногда знак может быть заключен в небольшую пластиковую или металлическую трубку и закрыт крышкой, т.н. "шапкой".  Бывает что рядом с геодезическим знаком ставят другой, специальный знак, который служит для привлечения внимания и ориентира.

В связи с  многообразием геодезических знаков, отчеты бенчмаркеров могут содержать ошибки .Самые распространенные из них -  название конторы-установщика путают с назначением знака, диск установленный в 1945 году может быть спутан с диском с аналогичным именем, который был установлен в 1946 году, путают различные агентства, и так далее.  Правильное распознавание всех этих различий является неотъемлимой частью увлечения.

Эпилог. Как же обстоит с реперами у нас?

Судя по выдержке из википедии, которую я привел выше, количественно вобщем-то не на много хуже чем в Соединенных  Штатах. А вот активного отдыха  использующего как основу поиск геодезических маркеров у нас нет.  Также нет никакой доступной простому народу базы реперов.

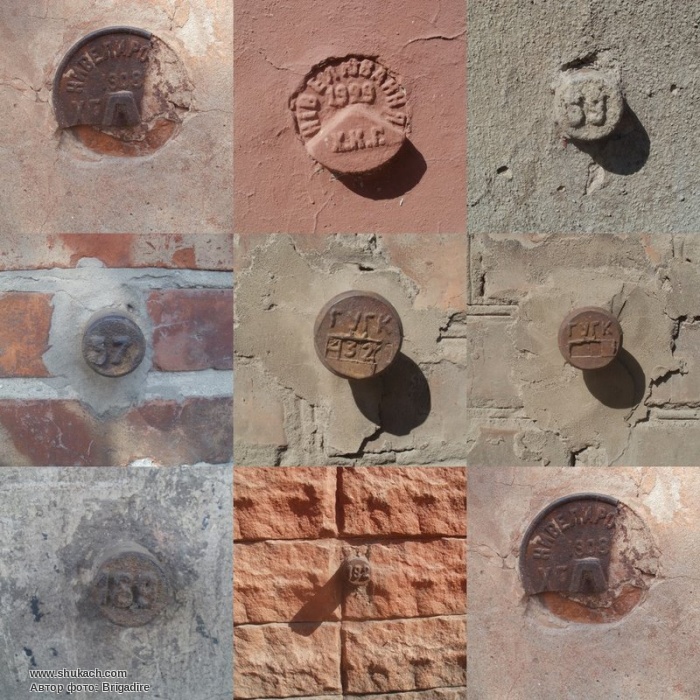

Но читать статьи в интернете - это одно, а вот посмотреть своими глазами - совсем другое. И я недолго думая собрался на охоту за реперами. Результат оказался довольно внушительный: за полтора часа осмотра ближайших улиц было найдено с десяток геодезических маркеров, некоторые весьма раритетного вида.

Вывод можно сделать один бенчмаркинг, охота за геодезическими маркерами, ждет своих шукачей.
